Subestações de energia: o que são e como funcionam

Qual é o papel das subestações na rede elétrica?

As subestações permitem conectar partes da rede e adequar as condições de transporte e entrega da energia. Elas aparecem junto às usinas, nos pontos de interligação das linhas e nas proximidades dos centros de consumo.

Na saída de uma usina, elevar a tensão permite transportar a mesma potência com menor corrente, reduzindo as perdas resistivas nas linhas. Perto das cidades, outras instalações reduzem a tensão para alimentar a distribuição. Nem toda subestação transforma tensão: algumas têm como função principal interligar e seccionar circuitos.

Um percurso simplificado ajuda a localizar cada etapa:

Esse esquema resume o percurso. A rede real possui interligações e caminhos alternativos, e grandes consumidores podem receber energia em outros níveis de tensão.

Subestação de transmissão e de distribuição: qual é a diferença?

A diferença principal está na função de cada instalação: a subestação de transmissão participa do transporte e da interligação do sistema; a de distribuição recebe energia para alimentar as redes de uma região.

Uma instalação pode reunir setores de tensões diferentes. O valor da tensão, sozinho, não explica sua propriedade ou seu enquadramento. O ONS distingue instalações da Rede Básica e demais instalações de transmissão por critérios próprios, e não apenas pelo nome “subestação”.

Como funciona uma subestação de alta tensão?

Uma subestação recebe energia por linhas ou cabos, conecta esses circuitos aos seus equipamentos e a encaminha às saídas previstas no projeto. Quando há transformação, o transformador altera o nível de tensão entre dois setores da instalação.

O caminho da energia e o caminho dos comandos são diferentes. Equipamentos de potência conduzem a corrente; sistemas de proteção e controle recebem medições, identificam condições anormais e comandam os dispositivos de manobra.

Por isso, não é correto imaginar que toda energia recebida em alta tensão sai diretamente em 220 V. Na distribuição, a subestação normalmente alimenta circuitos intermediários antes da transformação próxima às residências. A configuração depende da rede atendida.

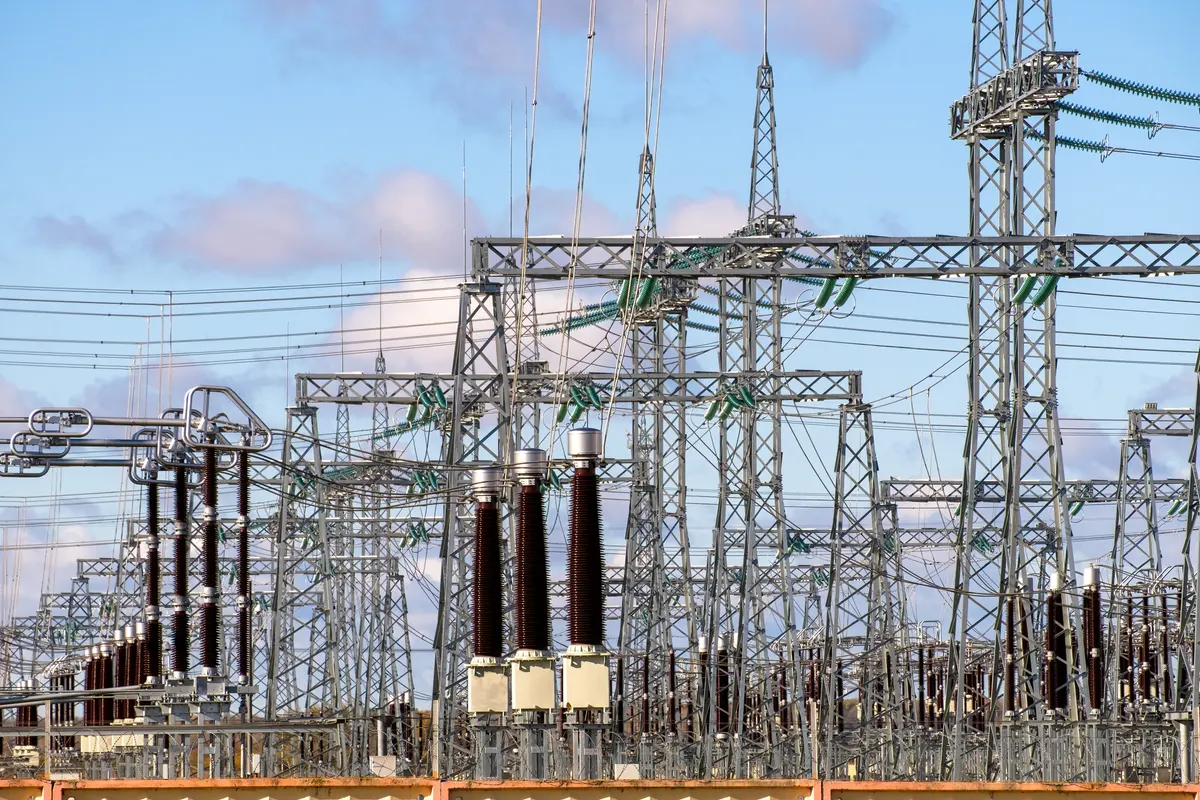

Quais são os principais equipamentos de uma subestação?

Transformadores, barramentos e dispositivos de manobra formam parte do circuito de potência. Medição, proteção e controle completam o conjunto, com funções distintas.

Transformadores de potência

Alteram a tensão entre setores da rede. A tensão nominal, em kV, não deve ser confundida com a potência aparente do equipamento, indicada em kVA ou MVA.

Barramentos e bays

Os barramentos são pontos de conexão entre circuitos. Um bay é o conjunto de equipamentos associado a uma função, como a entrada de uma linha ou a conexão de um transformador.

Disjuntores

Podem interromper correntes de operação e de falta, dentro de suas capacidades. Em uma atuação de proteção, recebem o comando para abrir o circuito.

Seccionadores

Estabelecem condições de isolamento elétrico conforme a configuração do equipamento. Não devem ser confundidos com disjuntores nem apresentados como dispositivos para interromper qualquer curto-circuito.

Transformadores de corrente e de potencial

Fornecem sinais adequados aos sistemas de medição e proteção.

Relés, controle e supervisão

Analisam medições e estados, emitem comandos e registram ocorrências. A supervisão permite acompanhar a instalação e, quando previsto, comandá-la remotamente.

Há ainda proteção contra sobretensões, aterramento, serviços auxiliares e infraestrutura civil. O desempenho da instalação depende da coordenação entre esses sistemas.

Quais são os tipos de subestação?

As subestações podem ser classificadas pela função e pela tecnologia de construção. São critérios diferentes, que podem se combinar na mesma instalação.

Elevadora, abaixadora e de manobra

A elevadora aumenta a tensão; a abaixadora a reduz. Uma subestação de manobra conecta e permite reorganizar circuitos, sem necessariamente transformar tensão. Essas funções descrevem o papel elétrico da instalação.

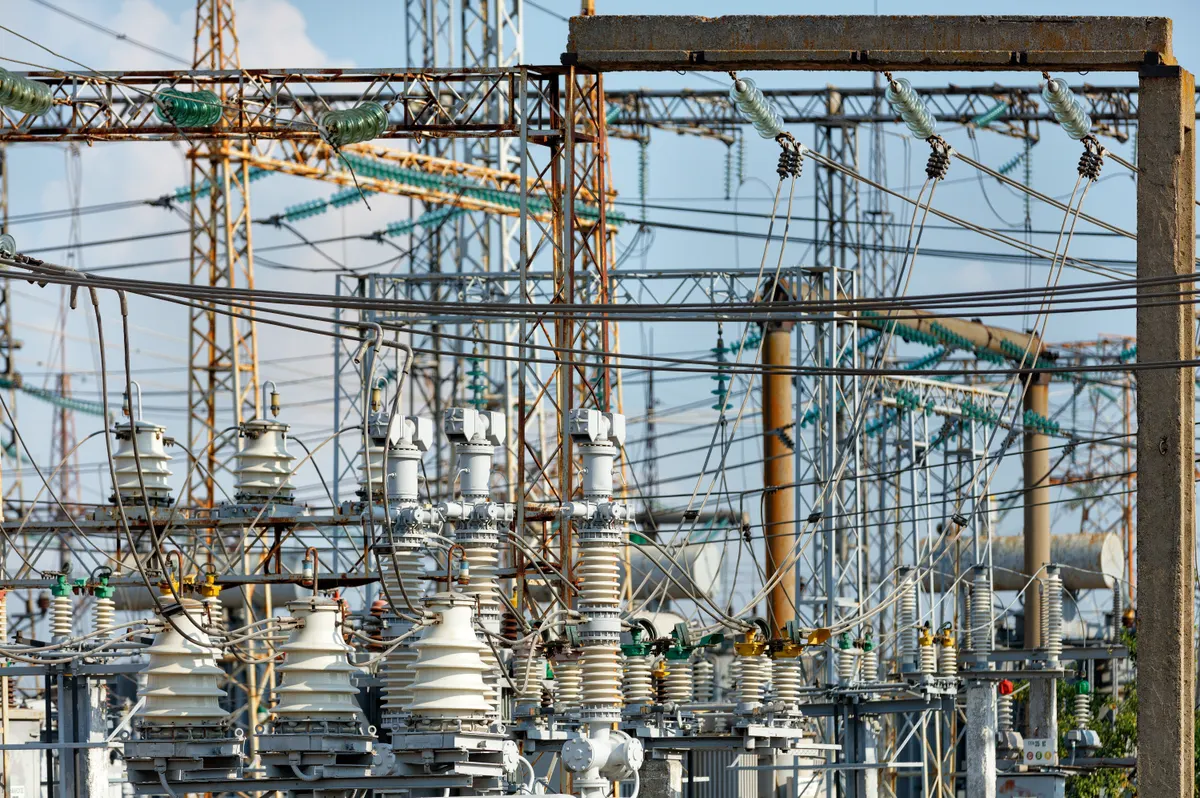

AIS, GIS e soluções híbridas

Em uma AIS, o ar é o principal meio de isolamento externo entre partes energizadas. Na GIS, equipamentos de manobra ficam encapsulados em conjuntos com isolamento gasoso. Soluções híbridas combinam tecnologias.

A GIS permite uma implantação compacta, útil em locais com pouco espaço. A escolha envolve também manutenção, condições ambientais, expansão, custos e especificação dos equipamentos. GIS não significa obrigatoriamente usar SF6: existem soluções com outros meios isolantes.

Como a proteção ajuda a manter a rede em operação?

A proteção identifica condições de falta e procura desligar a parte afetada de forma coordenada. Ela reduz a exposição dos equipamentos ao defeito, mas não elimina toda possibilidade de interrupção.

A continuidade também depende do arranjo elétrico, dos caminhos disponíveis, da capacidade dos equipamentos, da manutenção e das condições da rede. Alarmes e registros de eventos ajudam a equipe responsável a entender o que ocorreu.

Fontes auxiliares, baterias e sistemas de comunicação sustentam funções de comando e supervisão. Uma subestação digital usa comunicação e dispositivos eletrônicos para integrar essas informações; os equipamentos de potência continuam necessários.

Quais cuidados de segurança uma subestação exige?

O acesso e as intervenções dependem de autorização, avaliação de riscos e procedimentos específicos da instalação. Não é um ambiente de livre circulação, e desligar um equipamento não basta para presumir que a área está segura.

Choque elétrico, arco elétrico e diferenças de potencial no solo estão entre os riscos considerados no projeto e na operação. A malha de aterramento, o cercamento, a sinalização e as medidas de proteção fazem parte desse conjunto.

A NR-10 estabelece requisitos para segurança em instalações e serviços com eletricidade. Este artigo explica o funcionamento da rede; não fornece sequência de manobras, distâncias de aproximação ou instruções de intervenção.

Dúvidas sobre subestações de energia

Uma subestação gera energia?

Não. Sua função é conectar, transformar quando necessário, proteger e controlar circuitos. A geração ocorre nas usinas ou em outras fontes geradoras.

Toda subestação tem transformador?

Não. Instalações voltadas à manobra e à interligação podem conectar circuitos sem alterar o nível de tensão.

Subestação e transformador são a mesma coisa?

Não. O transformador é um equipamento. A subestação é a instalação que reúne os equipamentos e sistemas necessários à sua função na rede.

Uma subestação garante que não faltará energia?

Não. Ela contribui para o controle e a confiabilidade, mas falhas, manutenção e limitações da rede podem exigir interrupções.

É o mesmo tipo de subestação instalado em uma empresa?

Os princípios se relacionam, mas o escopo é diferente. Uma subestação de consumidor atende às cargas do empreendimento. Para esse assunto, veja a página sobre construção de subestação elétrica.
