Construção de
subestação elétrica

Entenda sua necessidade

Quando avaliar a implantação de uma subestação?

Avalie a implantação de uma subestação ao planejar uma nova operação, ampliar máquinas ou áreas, ou alterar o fornecimento de energia. A necessidade é definida pela demanda elétrica e pelas condições de atendimento, avaliadas no projeto.

• Uma nova operação

  Uma indústria, um comércio ou um empreendimento que precisa planejar sua infraestrutura de energia desde o início.

• Novas máquinas e áreas

  A ampliação da produção ou da área construída exige verificar se a estrutura elétrica existente atende à demanda prevista.

• Mudança no fornecimento

  Alterações na forma de atendimento pela concessionária podem exigir uma nova solução para receber a energia.

Aumento de consumo, sozinho, não determina a construção de uma subestação. A avaliação considera a instalação e os critérios aplicáveis ao seu atendimento.

Consumo, demanda e potência são a mesma coisa?

Não. Consumo é a energia utilizada ao longo do tempo; demanda é a potência solicitada pela instalação, apurada em um intervalo. A potência nominal do transformador indica sua capacidade e não corresponde diretamente ao consumo mensal.

Consumo (kWh)

Quantidade de energia utilizada no período. Mais horas de funcionamento podem elevar o consumo sem aumentar na mesma proporção a potência solicitada simultaneamente.

Carga instalada (kW)

Soma das potências nominais dos equipamentos elétricos da instalação. Não significa que todos funcionem ao mesmo tempo.

Demanda (kW)

Potência ativa solicitada em um intervalo de medição. A demanda contratada é o valor acordado com a distribuidora; não é sinônimo da carga instalada.

Potência de transformação (kVA)

Capacidade nominal em potência aparente do transformador. A escolha considera a demanda e as características das cargas, incluindo o fator de potência.

Por exemplo, acrescentar horas de trabalho e instalar máquinas que operam juntas são mudanças diferentes. A avaliação técnica verifica como cada situação afeta a capacidade necessária, antes de indicar ampliação ou nova subestação.

Solução conforme o projeto

Tipos de subestação elétrica

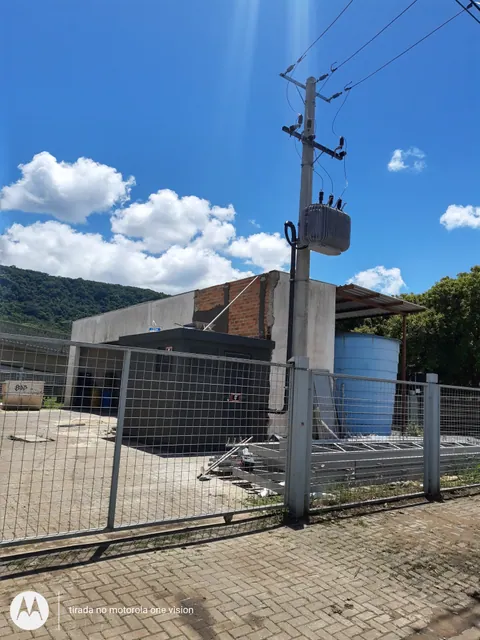

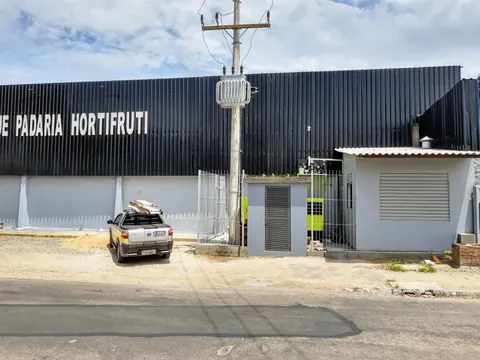

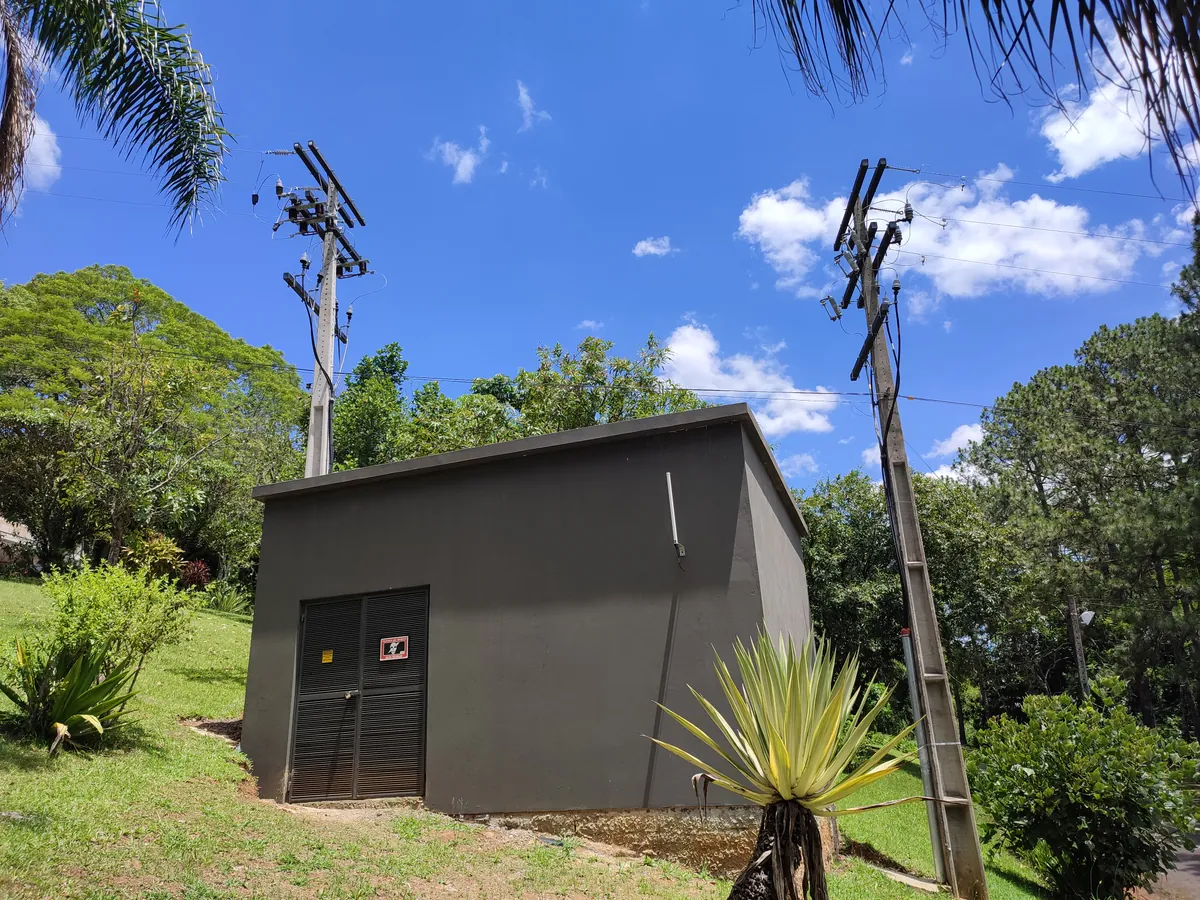

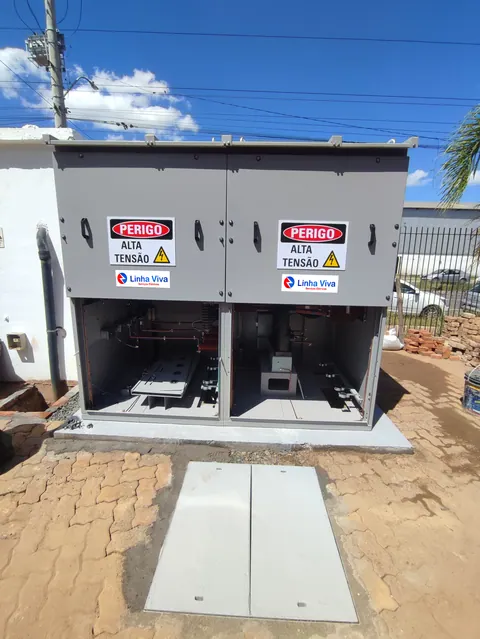

Subestações aéreas, abrigadas e conjuntos em invólucros metálicos são soluções que podem ser avaliadas para o empreendimento. A escolha depende da demanda, do espaço, do ambiente de instalação e dos requisitos da concessionária.

Essas características podem se combinar: uma solução blindada também pode ser instalada em ambiente abrigado. A definição é técnica, não apenas uma escolha de modelo.

Função dos componentes

Quais equipamentos e sistemas compõem a subestação?

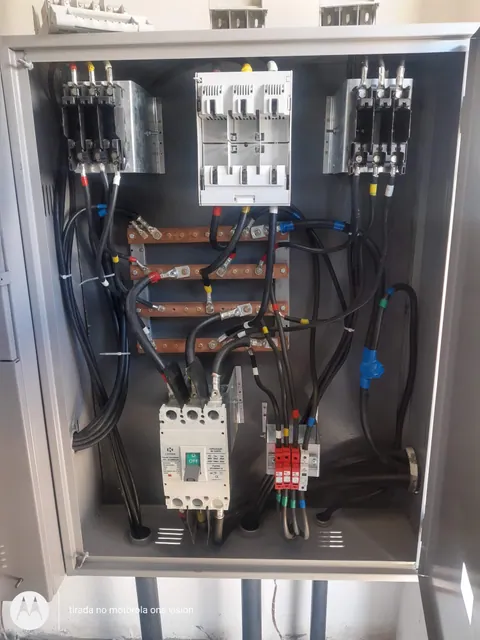

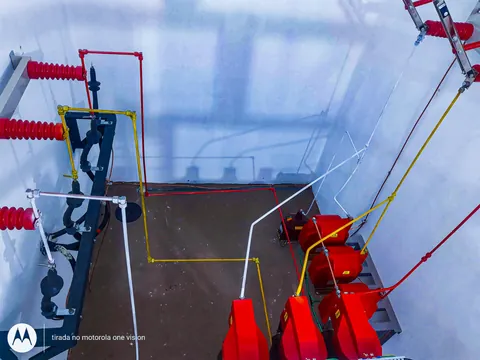

Uma subestação de entrada reúne transformador e sistemas de medição, proteção, manobra e aterramento, com os componentes definidos no projeto. Cada parte tem uma função no recebimento e na distribuição da energia.

Conheça também o serviço de aterramento de subestação de alta tensão. Cabos, barramentos, bases e abrigos completam a infraestrutura conforme o arranjo escolhido. A lista final não é igual para todas as potências ou tipos de subestação.

Espaço e implantação

Onde a subestação pode ser instalada?

O local é definido pelo projeto, considerando o acesso à rede, o espaço para os equipamentos, as condições de segurança e as exigências da distribuidora. A área disponível precisa comportar também o acesso para operação, manutenção e substituição de equipamentos.

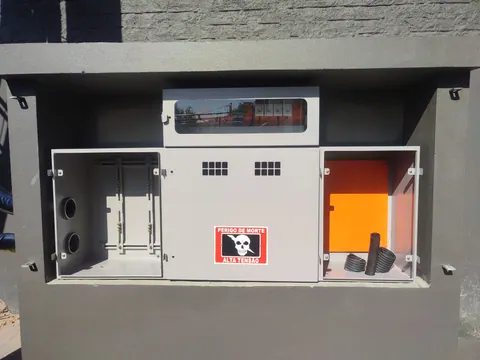

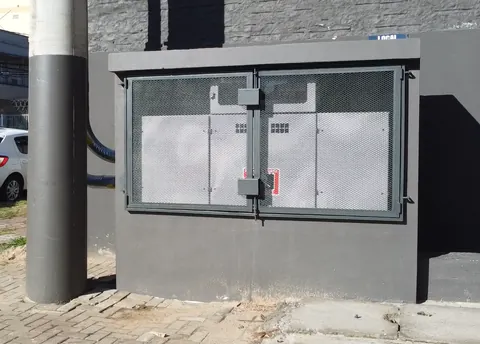

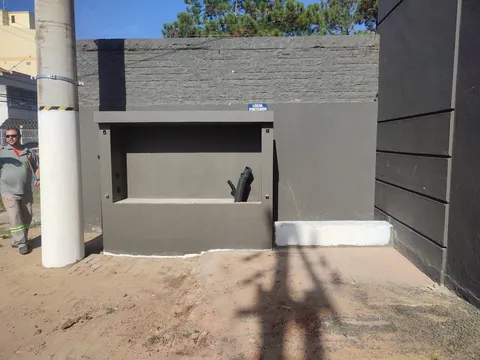

• Entrada e acesso: posição do ponto de conexão e acesso aos equipamentos de medição.

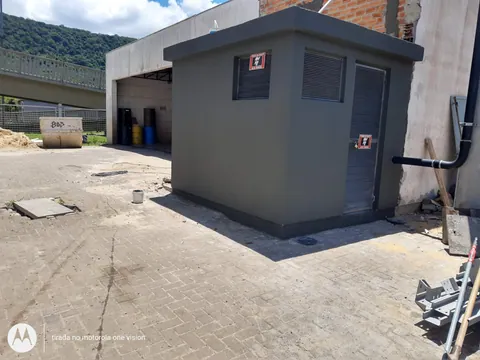

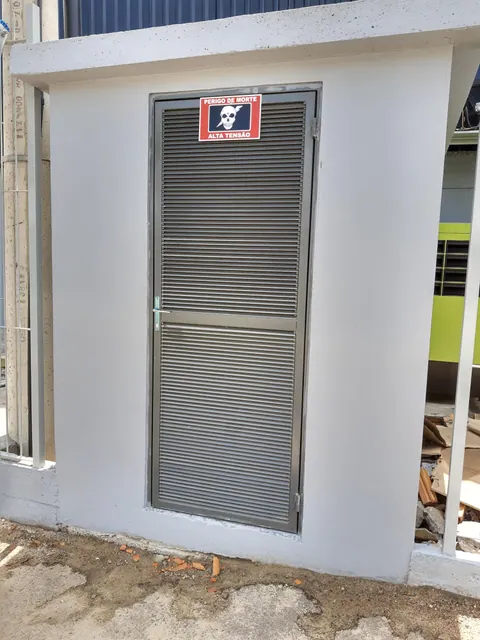

• Ambiente: instalação externa ou abrigada, condições de ventilação e características construtivas.
• Obra e manutenção: circulação, movimentação e içamento dos equipamentos.

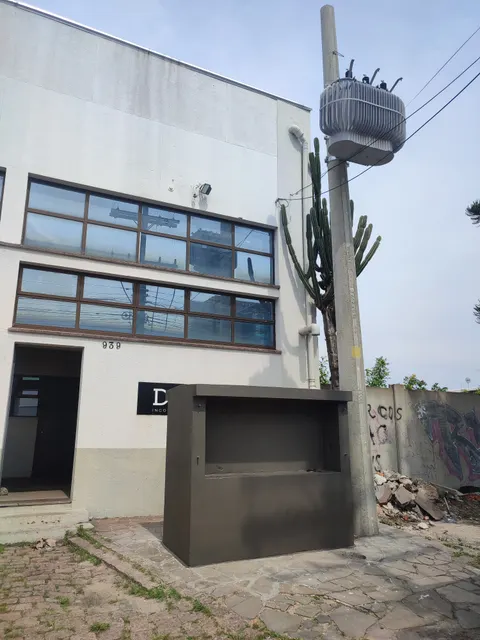

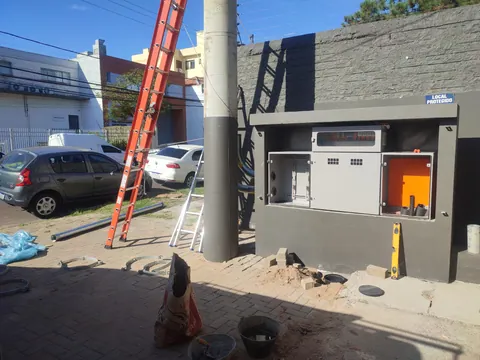

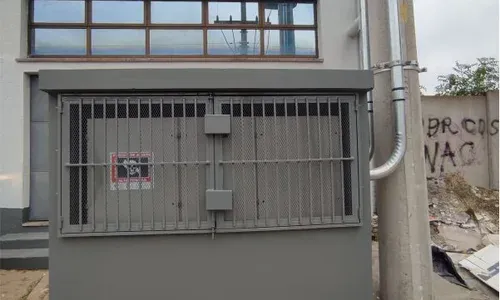

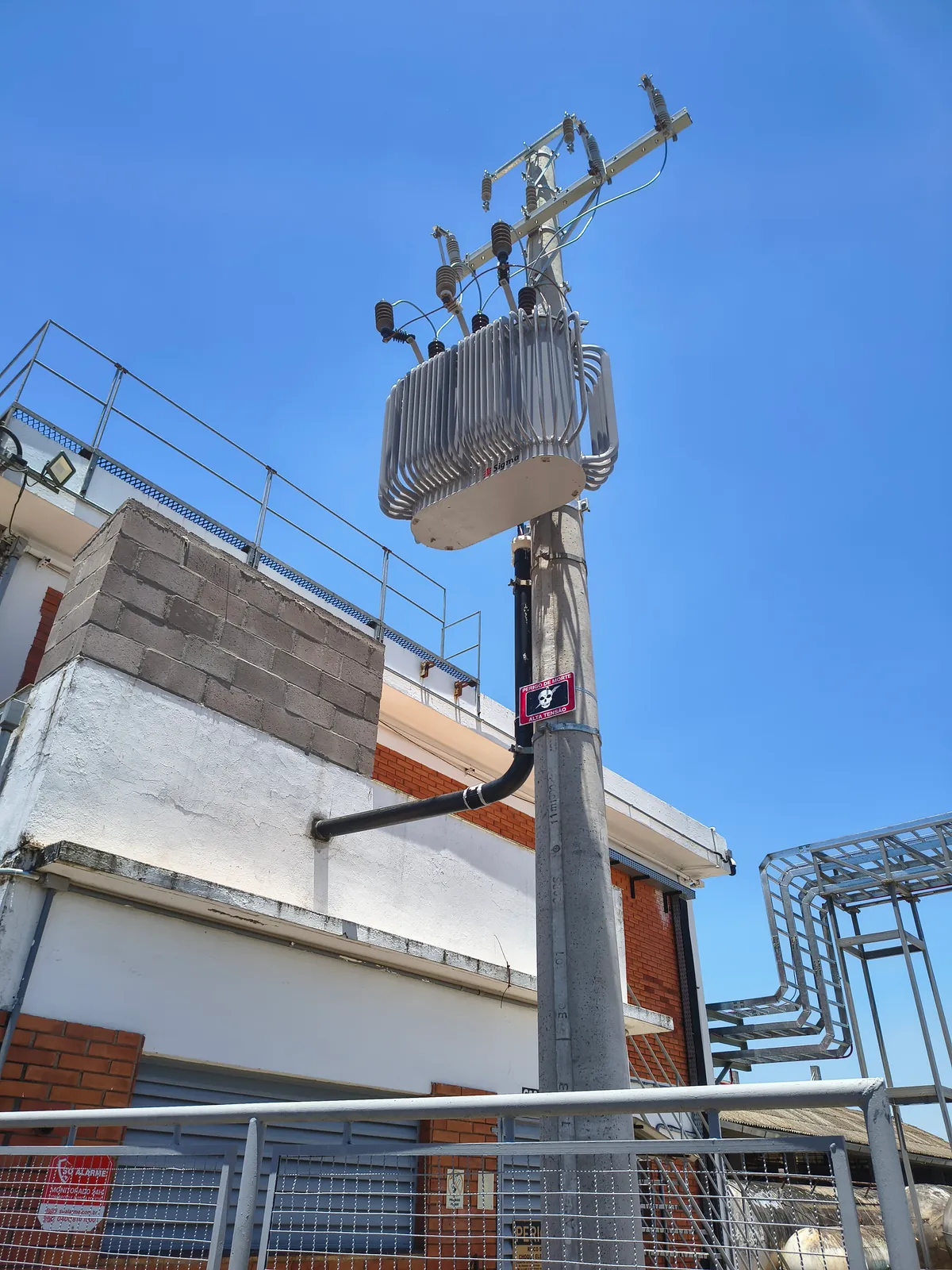

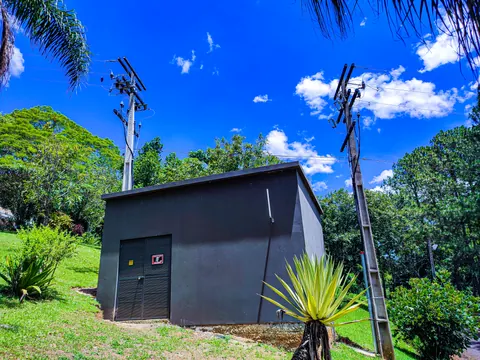

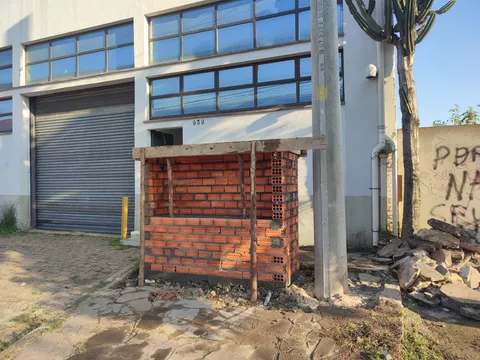

A escolha entre poste, abrigo de alvenaria e conjuntos metálicos depende dessa avaliação; não se resume a escolher o modelo de menor tamanho.

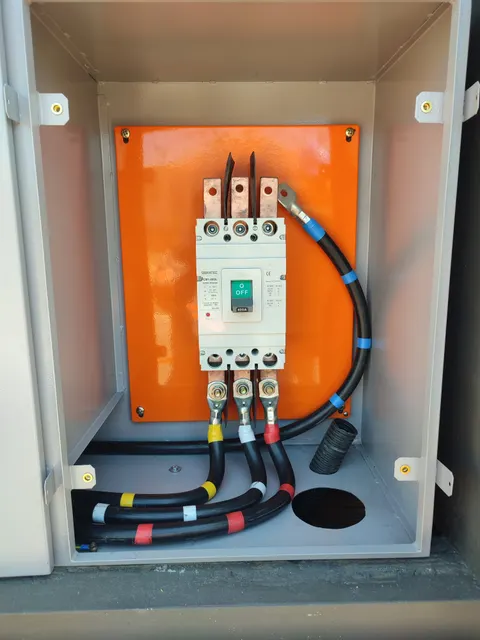

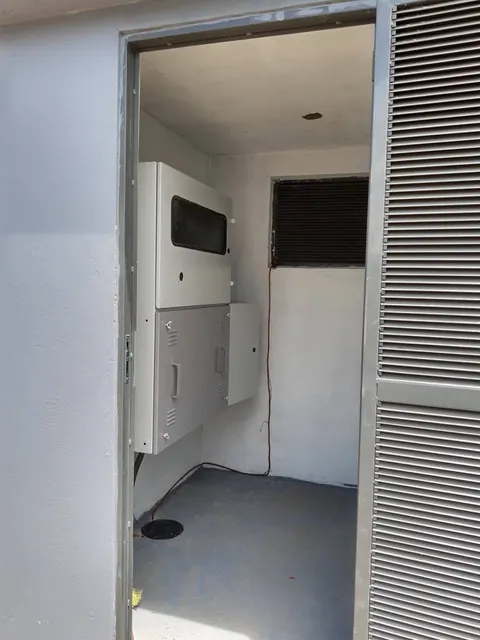

Medição e proteção

O que muda em uma subestação acima de 300 kVA?

No padrão CPFL/RGE consultado, capacidade instalada acima de 300 kVA exige medição indireta em média tensão. A potência influencia também a proteção e o arranjo da instalação; os requisitos devem ser conferidos no padrão da distribuidora que atende o empreendimento.

Uma ampliação pode, portanto, exigir adequação da entrada, medição e proteção além da mudança da capacidade de transformação. O projeto determina as intervenções necessárias.

Referência: GED-2855 da CPFL, versão 35, itens 6.8.2 e 6.8.4. O critério não deve ser aplicado automaticamente a outras distribuidoras.

Da avaliação à entrega

Como funciona a construção da subestação?

A construção passa por levantamento, projeto e documentação, preparação, montagem e comissionamento, conforme o escopo contratado. Um projeto existente precisa ser avaliado antes da execução, considerando os documentos disponíveis e as condições do local.

1. 01

   Levantamento e definição do escopo

   O levantamento identifica a demanda, a instalação existente, o espaço disponível e o objetivo da obra. Um projeto existente integra essa avaliação.

2. 02

   Projeto e documentação

   O projeto define o arranjo da subestação, a disposição dos equipamentos, os encaminhamentos de cabos e os sistemas de proteção e aterramento. Plantas, detalhes e memoriais necessários são definidos conforme o escopo e os requisitos da distribuidora.

3. 03

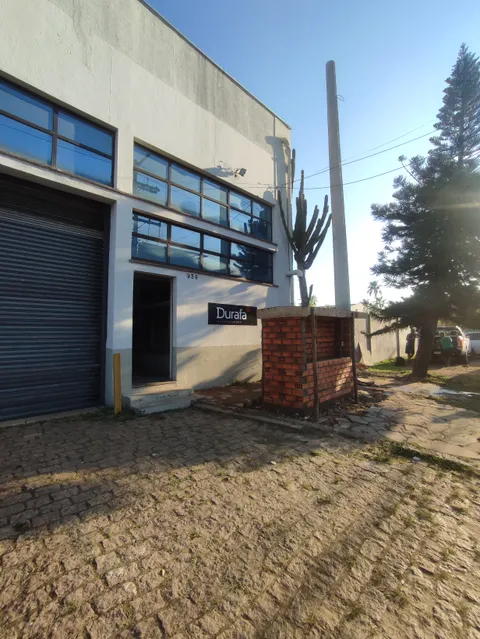

   Planejamento e preparação

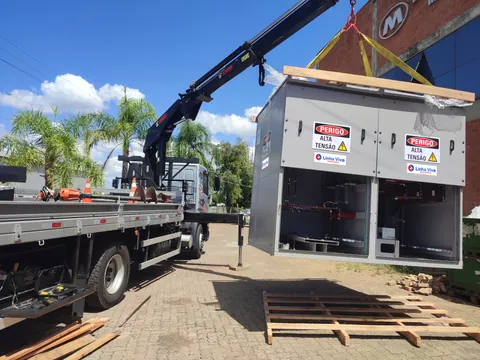

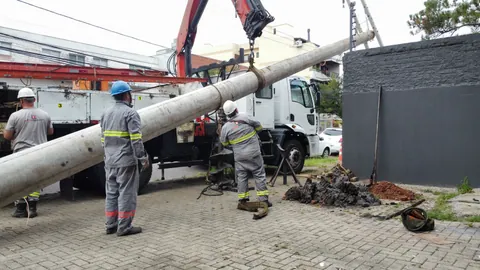

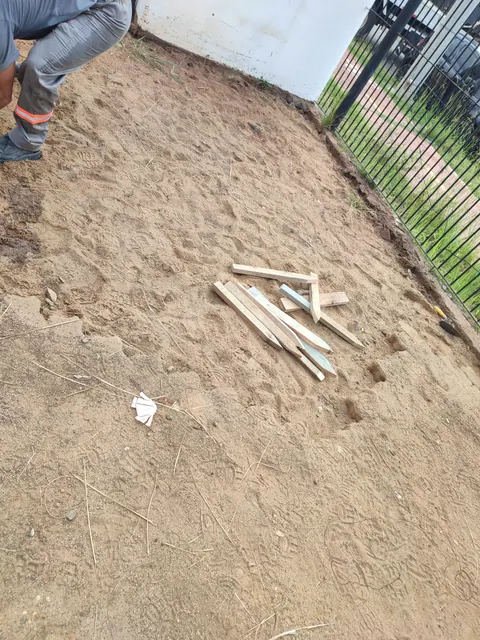

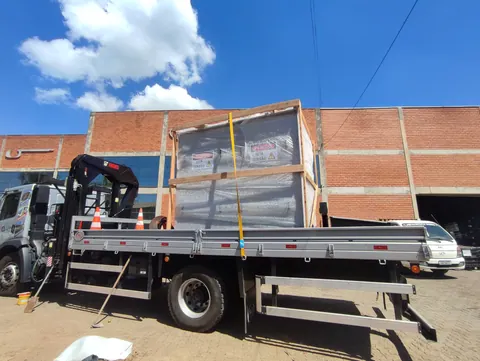

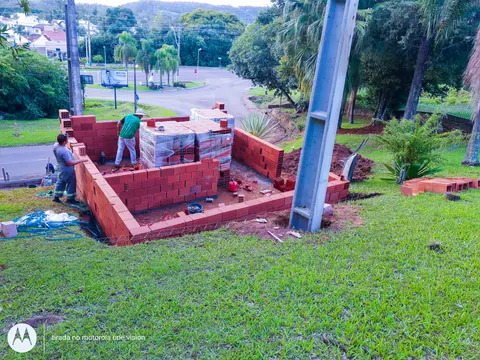

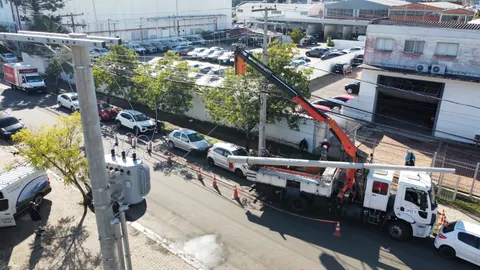

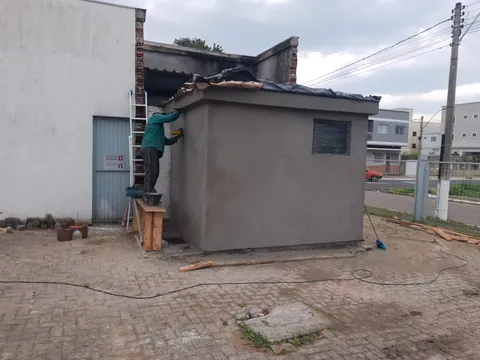

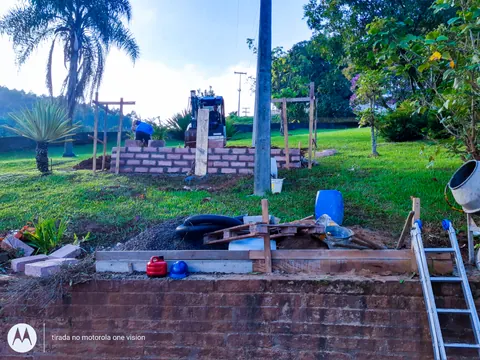

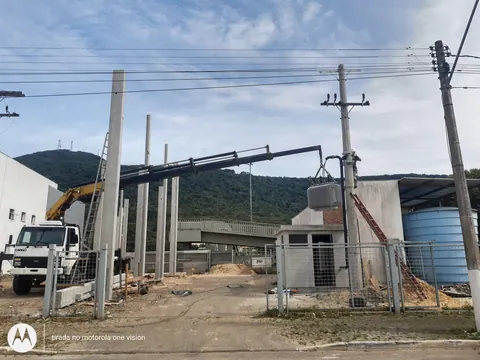

   O planejamento organiza a compra e entrega dos materiais, as bases e os abrigos de alvenaria previstos, o acesso de caminhões e os recursos de içamento. Em instalações em operação, as intervenções e eventuais desligamentos são alinhados com o cliente.

4. 04

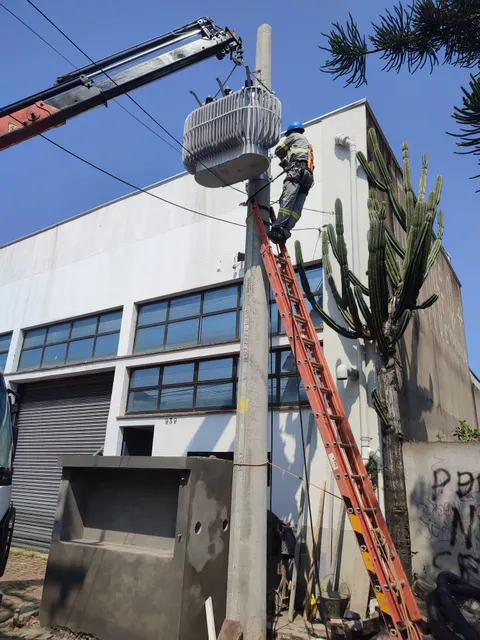

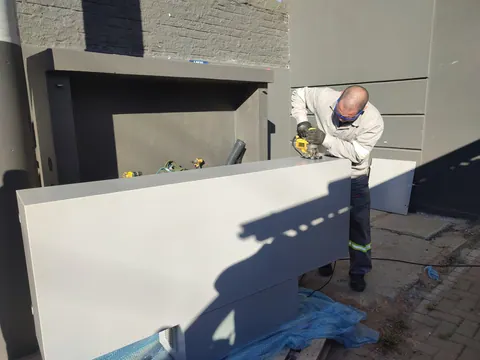

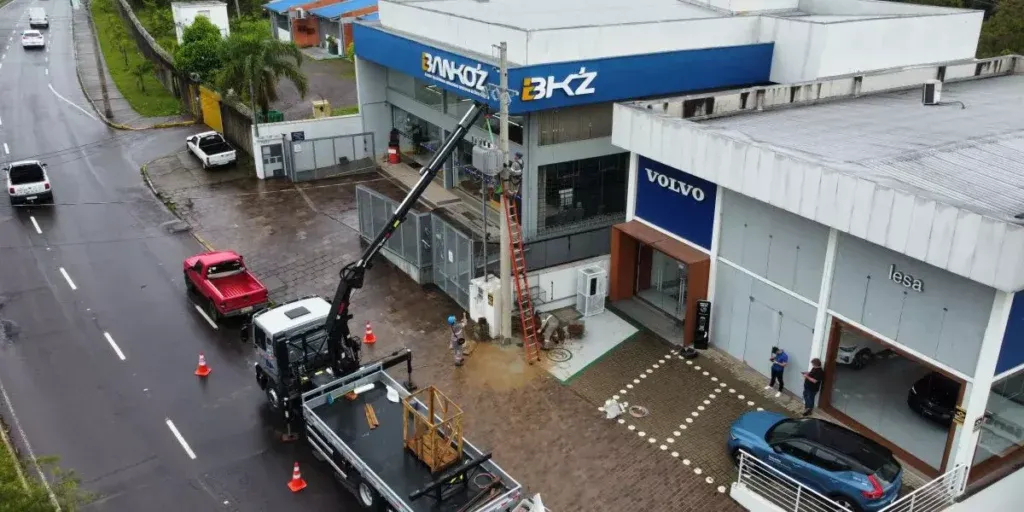

   Construção e montagem

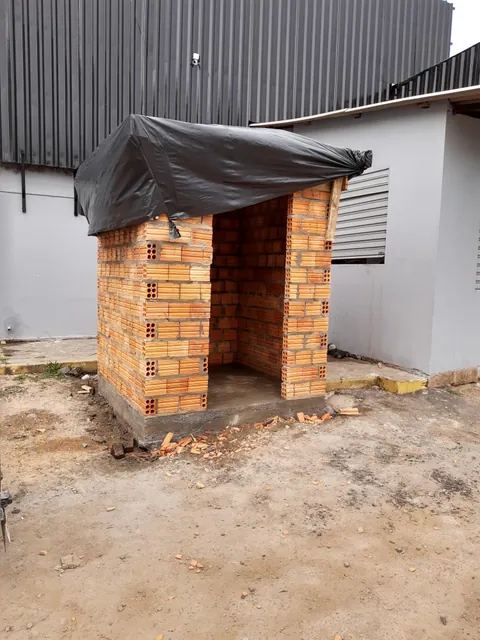

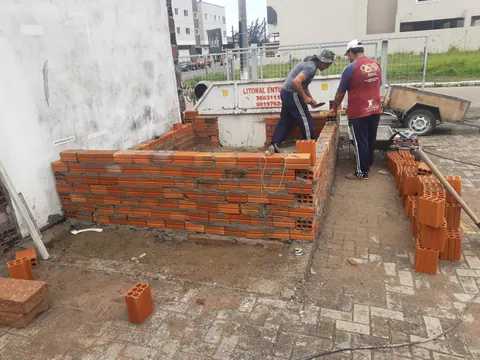

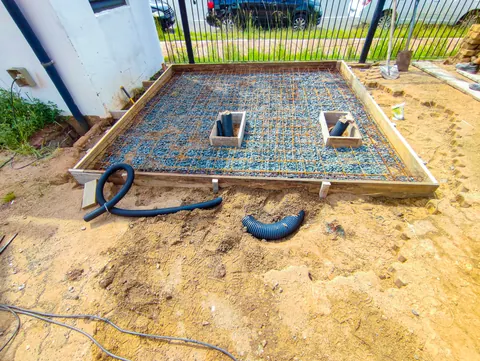

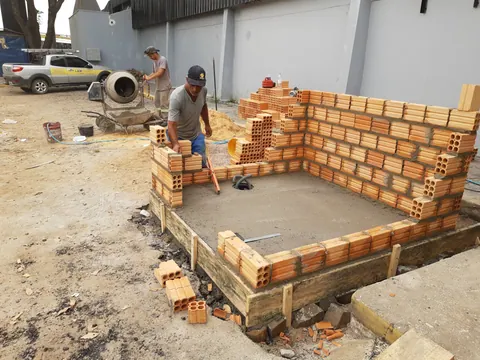

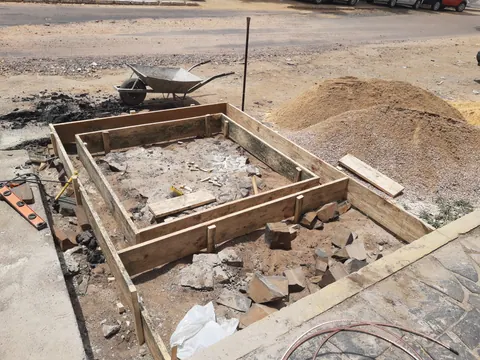

   A execução reúne a infraestrutura civil contratada e a montagem dos equipamentos: estrutura, transformador, painéis, cabos e conexões previstos no projeto. A montagem elétrica é coordenada com a construção do abrigo ou da base, evitando incompatibilidades entre as etapas.

5. 05

   Comissionamento e entrega

   O comissionamento verifica a montagem e inclui os ensaios previstos para a instalação. O escopo de entrega define os registros das verificações, a documentação técnica e as orientações ao cliente. A energização depende também das condições de atendimento e da programação da distribuidora.

Investimento com escopo claro

Quanto custa construir uma subestação?

O valor é definido em orçamento. Duas subestações com a mesma potência podem exigir infraestrutura e serviços diferentes; por isso, comparar apenas o preço do transformador não representa o custo da obra.

• Demanda e equipamentosPotência, arranjo e especificação dos componentes.
• Infraestrutura necessáriaEspaço, obras civis, cabos e condições de acesso.
• Escopo contratadoProjeto, fornecimento, montagem, ensaios e documentação previstos na proposta.
• Condições de execuçãoLocalização, logística e programação de intervenções na instalação.

Para comparar orçamentos, confira se ambos incluem os mesmos equipamentos, obras civis, documentação e serviços. A potência em kVA, isoladamente, não permite comparar o investimento total.

Planejamento do prazo

Quanto tempo leva para implantar uma subestação?

Na experiência informada pelo Grupo Linha Viva, a execução de obras de até 300 kVA leva habitualmente 3 a 10 dias em condições normais de tempo; para projeto, construção e comissionamento, a estimativa habitual é de até 90 dias, conforme as condições da contratação. Esses períodos não garantem a data de ligação pela distribuidora.

Planeje a infraestrutura elétrica antes da chegada de novas máquinas ou da inauguração. O cronograma precisa distinguir a conclusão da montagem dos procedimentos necessários para energizar.

Antes de contratar

Quem responde pelas etapas e quais documentos são necessários?

O projeto elétrico e a execução devem ter responsáveis com atribuições compatíveis com as atividades, como o engenheiro eletricista habilitado para o serviço. No Sistema Confea/Crea, a Anotação de Responsabilidade Técnica (ART) identifica o profissional e as atividades sob sua responsabilidade. Projeto, execução e eventuais disciplinas civis precisam ter suas responsabilidades discriminadas.

Quem projeta define a solução técnica; quem responde pela execução acompanha as atividades que assumiu. Esses papéis podem pertencer ao mesmo profissional ou a profissionais distintos, conforme atribuições e contratação. A análise da distribuidora trata dos requisitos de conexão e não substitui essas responsabilidades.

• Documentação e responsabilidade técnica: identificar quem responde por projeto, execução, registros de responsabilidade e documentos de entrega.
• Materiais e equipamentos: discriminar o que será fornecido pela contratada e o que ficará com o cliente.

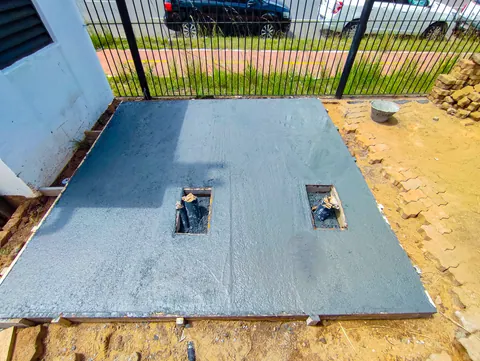

• Infraestrutura e acesso: definir bases, abrigos, encaminhamentos e condições necessárias para montagem e içamento.
• Verificações e entrega: relacionar os ensaios aplicáveis, seus registros e os documentos previstos na contratação.
• Interface com a distribuidora: combinar quem encaminha documentos, acompanha pendências e solicita os procedimentos de conexão.

Para que servem o diagrama unifilar, os memoriais e a ART?

O diagrama unifilar representa de forma simplificada os circuitos e as conexões principais; os memoriais descrevem critérios e cálculos do projeto; a ART registra a responsabilidade técnica pelas atividades declaradas. São documentos com funções diferentes, e sua aplicação deve ser conferida para cada contratação.

Referências: Confea: função da ART e CPFL: critérios de projeto e fornecimento em média tensão.

Use esse escopo para comparar propostas equivalentes. A potência do transformador, sozinha, não informa se o orçamento inclui construção civil, fornecimento, montagem ou apenas uma dessas parcelas.
