Aterramento de subestação
de alta tensão

O que envolve o aterramento de uma subestação?

O sistema de aterramento integra condutores, eletrodos e interligações para controlar diferenças de potencial e contribuir para a segurança da instalação. Seu projeto considera as características da subestação, do solo e das condições elétricas envolvidas.

Na procura por aterramento de alta tensão, informe ao Grupo Linha Viva a tensão da instalação, se conhecida, e a necessidade do serviço. Esses dados ajudam a delimitar a avaliação e o escopo adequado.

O projeto de aterramento inclui a execução?

Projeto e execução são etapas distintas e precisam estar identificadas na proposta. Contratar o projeto não significa incluir automaticamente materiais e instalação.

A definição dessas etapas permite comparar propostas e esclarecer a responsabilidade pelos levantamentos, materiais, execução e registros.

Quais informações são necessárias para o projeto?

O projeto de malha de aterramento de subestação depende de informações sobre o terreno, a instalação e suas condições elétricas. A equipe responsável define os levantamentos necessários.

• Instalação: localização, tensão, configuração e equipamentos conhecidos.
• Documentação: plantas, diagramas e dados elétricos disponíveis para avaliação técnica.
• Terreno: área disponível e informações ou medições sobre as características do solo.
• Sistema existente: projeto anterior, registros de intervenções e resultados de avaliações, quando houver.

Não é necessário ter todos os documentos para iniciar o contato. Informe o material disponível para que a equipe identifique o que precisa ser complementado.

Qual é a diferença entre resistividade do solo e resistência de aterramento?

A resistividade descreve uma propriedade elétrica do solo. A resistência de aterramento se refere ao comportamento do sistema de eletrodos instalado em relação à terra.

São informações diferentes: o estudo do solo contribui para o projeto, enquanto a avaliação do sistema instalado considera sua configuração e as condições encontradas. Uma medição não deve ser apresentada como substituta automática da outra.

Por que considerar as tensões de passo e toque?

As tensões de passo e toque representam diferenças de potencial às quais uma pessoa pode ficar exposta durante uma falta elétrica. Sua análise faz parte da avaliação de segurança do aterramento.

Por isso, o projeto de uma malha de terra não deve ser reduzido à escolha de hastes ou a um valor único de resistência. Os critérios precisam considerar a instalação e suas condições elétricas.

Quando avaliar ou adequar o aterramento existente?

A avaliação pode ser necessária diante de alterações na instalação, danos identificados, ausência de registros ou necessidade de verificar as condições do sistema.

Descreva mudanças de equipamentos, ampliações e problemas observados. A avaliação técnica deve orientar a necessidade de medições ou adequações, sem presumir que toda instalação precise de uma nova malha.

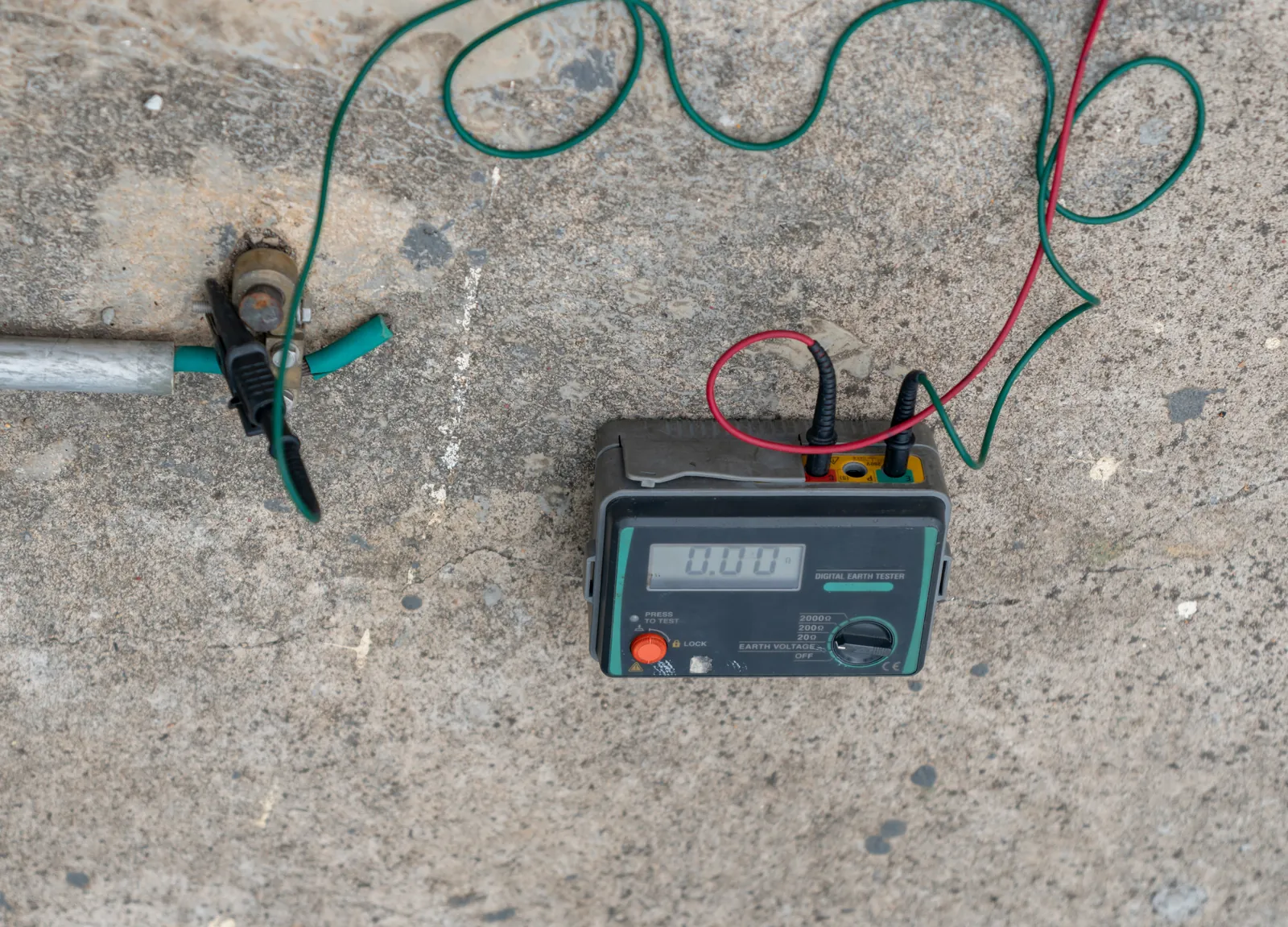

O serviço inclui medição e laudo de aterramento?

As medições e os documentos incluídos devem estar definidos na proposta. Informe se sua necessidade é um projeto, uma intervenção ou uma avaliação com registro dos resultados.

Alinhe quais verificações serão realizadas, quais equipamentos ou partes do sistema serão abrangidos e qual documentação de responsabilidade técnica se aplica. Para acompanhamento da instalação, conheça também a manutenção de subestação de média tensão.

Como planejar o serviço de aterramento?

O planejamento começa pela definição da necessidade e das informações disponíveis. A sequência deve respeitar a etapa contratada e as condições da instalação.

1. Levantar a necessidade: nova instalação, projeto, adequação ou avaliação.
2. Definir o escopo: levantamentos, serviços e documentos previstos.
3. Programar o trabalho: acesso ao local, condições de execução e eventuais paradas.
4. Organizar os registros: reunir os documentos e resultados acordados para a entrega.

Uma execução depende das condições técnicas e de segurança avaliadas para o local. Informe as restrições da operação já no primeiro contato.

Quanto custa o aterramento de uma subestação?

O valor depende da etapa contratada, do porte da instalação, dos levantamentos necessários e das condições de execução.

Na comparação de propostas, confira se o preço abrange projeto, materiais, instalação, medições e documentação. Um orçamento apenas de projeto não corresponde ao custo de implantação do sistema.

Como solicitar um orçamento?

Informe a cidade, a necessidade e os documentos disponíveis. Nossa empresa de engenharia elétrica atende no Rio Grande do Sul e em Santa Catarina e pode conversar com você sobre os próximos passos da avaliação.
